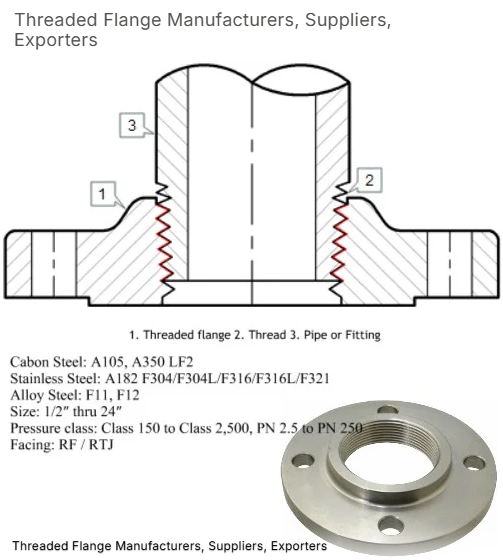

Ano ang isang sinulid na flange?
A sinulid na flangeay isang uri ng pipe flange na may mga panloob na mga thread sa bore nito, na pinapayagan itong mai -screwed sa isang pipe na may kaukulang panlabas na mga thread, tinanggal ang pangangailangan para sa welding para sa koneksyon.
Ang Shuangneng Flanges ay isang propesyonal na tagagawa at tagaluwas ng sinulid o may sinulid na mga flangessa aming sariling mga pasilidad ng machining ng katumpakan. Gumagawa kami ng mga sinulid na flanges alinsunod sa ANSI B16.5, mga pamantayan sa DIN at EN1092-1 sa mga sukat na mula sa 1/2 "hanggang 24" NPS.We ay gumagawa din at nagbibigay ng mga carbon steel flanges pati na rin ang haluang metal na bakal na flanges para sa mataas na presyon at mataas na temperatura ng temperatura. KamiGumawa ng mga sinulid na flanges in carbon steel, stainless steel, high nickel alloys, duplex/super duplex, cupro-nickel steel, titanium alloys and specialty alloys.
Ang aming proseso ng produksyon ng flange ay may kasamang angkop na paggamot sa init at mga pagsubok sa kemikal at mekanikal na pag -aari.Mayroon kaming CNC at normal na lathes upang maproseso ang lahat ng mga uri ng mga sinulid na flanges.
|
Produkto |
Mga sinulid na flanges, tulad ng bawat ASTM A182 |
|
Mga Materyales |
Carbon Steel: ASTM A105, A181, ASTM A516 GR.60, Gr.70, ASTM A694 F42, F46, F52, F56F60, F65, F70, ST37, ST45.8, C22.8, S235, S235JRG2, P235GH, P245GH, P250GH, P265GHP355GH, S355J2,16MN, 20MN, Q235, 20#, CT20, SS400. Hindi kinakalawang na asero: ASTM A182 F304, F304L, F316, F316L, F321, F321H, F304H, F316H, F347H, 1.4301, 1.4306,1.4401, 1.4404,1.4541, 1.4571, Sus304, Sus316. Alloy Steel: ASTM A350 LF2, CL1/CL2, ASTM A182 F5, F9, F11, F12, F22, F91. Duplex Steel: S31803/F51/S32205/F60/1.4462 Super Duplex: S32750/F53/1.4410/S32760/F55 /1.4501 |
|
Laki |
1/2 "hanggang 60", DN 15 hanggang DN 1500 |
|
Uri ng Mukha |
Flat Face Flange (FF) Itinaas na mukha flange (RF) singsing joint flange (RTJ) lap joint flange Lalaki at Babae Flange (M&F) Malaki at Maliit na Dila at Groove Flange (T&G) |
|
Uri ng produkto |
Forged Flanges, Blind Flanges, Spectacle Blinds, High Hub Blinds, Orifice Flanges, Slip-On Flanges, socket weld flanges, weld leeg flanges, flat flanges, lap joint flanges, sinulid Flanges, pagbabawas ng mga flanges, weld leeg flanges series A o B, square flanges, groove & dila flanges, mahabang leeg weld flanges, screwed flanges, singsing type joint flanges, flange Nakaharap na Uri at Tapos na, Spades at Ring Spacers (Bahagi ng Flange Connection), Weld Flange /Nipo Flange, Expander Flange |
|
Paggamot sa ibabaw |
Anti-rust oil, pagpipinta (itim, dilaw), galvanizing, power coating |
Mga thread na uri ng flange
Mayroong dalawang uri ng mga sinulid na flanges. Ang isa ay upang mai -seal ang dalawang pipe ay nagtatapos sa isang tiyak na ibabaw ng sealing at isang lens pad. Ang ganitong uri ng flange ay kadalasang ginagamit para sa paggawa ng ammonia. Ngunit ito ay ginamit nang mas kaunti kamakailan, at ang lens pad ay pinalitan ng isang singsing na metal.
Ang iba pang uri ay pareho sa isang normal na flange, na tinatakan ng dalawang mukha ng flange sealing.
Nakaharap sa mga uri
Mayroong dalawang mga nakaharap na uri para sa sinulid na flange, nakataas na flange ng mukha at singsing na magkasanib na flange.

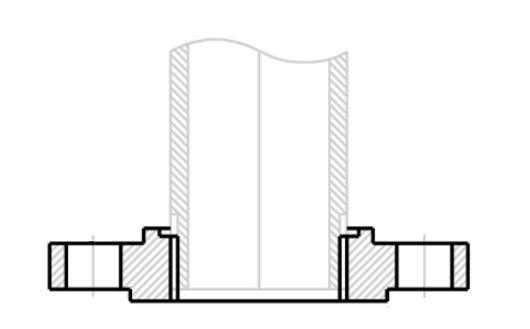

Itinaas na mukha na may sinulid na flange
Kapag ang lugar ng gasket sa ibabaw ay nasa itaas ng bolted line ng flange, ang nakataas na flange ng mukha ay madaling makilala. Ito ay katugma sa isang malawak na hanay ng mga gasket, mula sa flat hanggang semi-metallic at metal na uri, alinman sa singsing o buo.
Ang pangunahing saklaw ng isang nakataas na disenyo ng flange ng mukha ay upang ma -concentrate ang presyon ng dalawang mga flanges ng pag -aasawa sa isang maliit na ibabaw at dagdagan ang lakas ng selyo.
Ang taas ng nakataas na ibabaw ng mukha ay nakasalalay sa antas ng presyon ng flange, halimbawa, para sa mga klase ng presyon na 150 at 300, ang taas ay 1.6 mm o 1/12 pulgada, at para sa antas ng 400 hanggang 2500, ang nakataas na taas ng mukha ay mga 6.4 mm, o 1/4 pulgada.

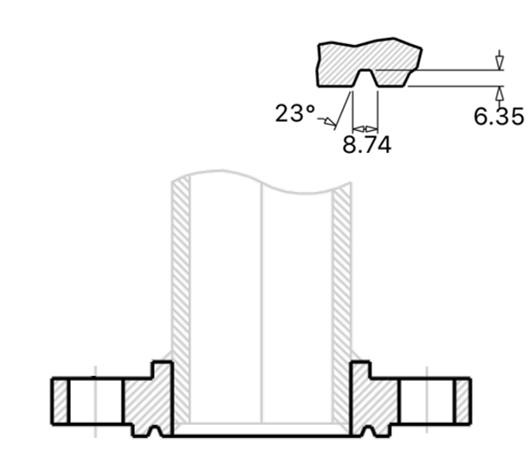

RTJ Threaded Flange
Ang singsing na magkasanib na flange ay may isang pabilog na uka upang mapaunlakan ang singsing na magkasanib na gasket, na maaaring magamit kapag kinakailangan ang metal sa mga seal ng metal. Lalo na sa mga kondisyon para sa mataas na presyon at mataas na temperatura.
Aplikasyon sa espesyal na pangyayari
Ginagamit ang mga sinulid na flanges kung saan mahirap i -weld o hindi maaaring welded, tulad ng mga sinulid na flanges na ginamit upang maprotektahan ang galvanized layer ng mga tubo. Bilang karagdagan, hindi ito dapat gamitin sa mga tubo na may paulit -ulit na pagbabagu -bago ng temperatura o higit sa 260 ℃ at sa ibaba -45 ℃ din.
Sa ASME B31.3 Pamantayan na tinukoy nito:
Kung saan ang pipe ng bakal ay sinulid at ginagamit para sa serbisyo ng singaw sa itaas ng 250 psi o para sa serbisyo ng tubig sa itaas ng 100 psi na may temperatura ng tubig sa itaas ng 220 ° F, ang pipe ay dapat na walang tahi at magkaroon ng kapal ng hindi bababa sa katumbas ng iskedyul 80 ng ASME B36.10.
Paano mag -install ng isang sinulid na flange?
Gabay sa Pag -install para sa mga sinulid na flanges
1. Ihanda ang pipeline. ...
2. Mag -apply ng materyal na sealing. ...
3. Ikonekta ang flange. ...
4. Masikip ang flange. ...
5. I -align ang mga flanges. ...
6. I -install ang mga gasket. ...
7. I -install ang mga bolts. ...
8. Pangwakas na paghigpit.
