Abstract ng Artikulo
Socket Weld FLANGEay isang kritikal na bahagi sa mga high-pressure na piping system, na malawakang ginagamit sa mga industriya tulad ng petrochemical, power generation, shipbuilding, at hydraulic engineering. Ipinapaliwanag ng artikulong ito ang prinsipyong gumagana nito, mga katangian ng istruktura, mga pakinabang, mga paraan ng pag-install, at mga aplikasyon sa totoong mundo. Tinutugunan din nito ang mga karaniwang alalahanin ng customer gaya ng mga panganib sa pagtagas, pagiging kumplikado ng welding, at pamantayan sa pagpili upang matulungan ang mga inhinyero at mga espesyalista sa pagkuha na gumawa ng matalinong mga desisyon.

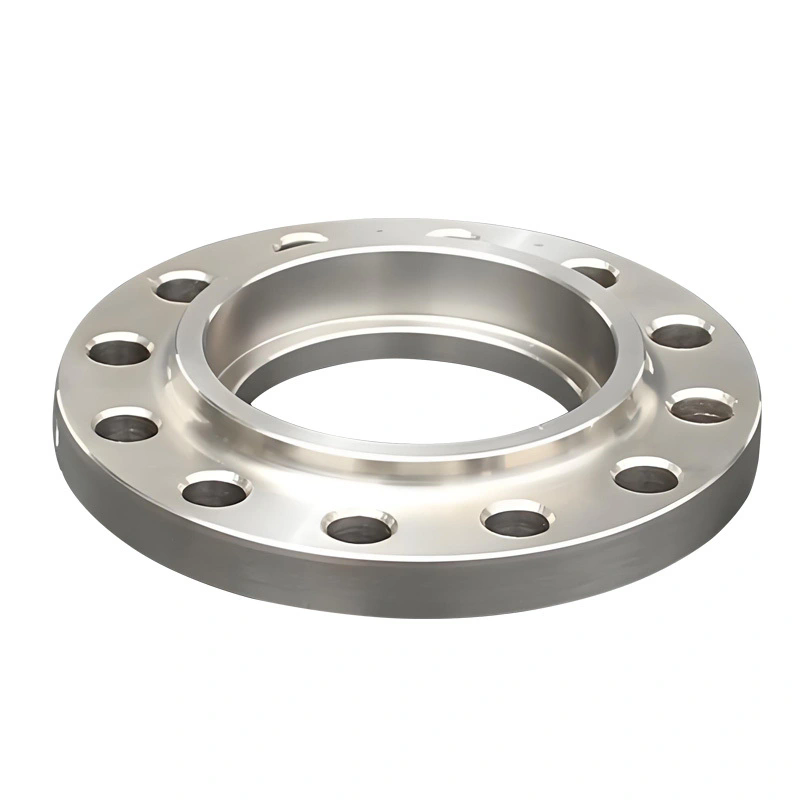

Ang Socket Weld FLANGE ay idinisenyo upang ikonekta ang mga maliliit na diameter na tubo na may mga kinakailangan sa mataas na presyon. Hindi tulad ng slip-on o sinulid na flanges, ang tubo ay ipinapasok sa isang recessed area (socket) bago hinangin sa paligid ng panlabas na gilid. Lumilikha ito ng isang malakas, lumalaban sa pagtagas na magkasanib na angkop para sa hinihingi na mga kapaligiran sa pagpapatakbo.
Karaniwan itong ginagamit sa mga pipeline kung saan kritikal ang integridad ng panloob na daloy at lakas ng istruktura. Ang mga industriyang may kinalaman sa singaw, mga nakakalason na gas, o mga corrosive na likido ay kadalasang umaasa sa ganitong uri ng flange dahil sa mahusay nitong kakayahan sa pagse-seal.
Ang gumaganang mekanismo ng Socket Weld FLANGE ay batay sa teknolohiya ng fillet welding. Ang tubo ay ipinasok sa flange socket hanggang umabot ito sa stop point, na nag-iiwan ng maliit na puwang sa pagitan ng dulo ng tubo at ng flange na balikat. Nakakatulong ang puwang na ito na bawasan ang konsentrasyon ng stress sa panahon ng thermal expansion.
Pagkatapos ng pagpoposisyon, ang isang fillet weld ay inilapat sa paligid ng panlabas na circumference ng flange. Tinitiyak nito ang tuluy-tuloy na metal na bono sa pagitan ng pipe at flange, na pumipigil sa pagtagas at pagpapabuti ng integridad ng istruktura.
Ang disenyo ng Socket Weld FLANGE ay nakatuon sa tibay at paglaban sa presyon. Kabilang sa mga pangunahing elemento ng istruktura nito ang isang recessed socket, makapal na flange body, at precision-machined sealing face.
| Component | Function |
|---|---|
| Socket Cavity | Hawak nang ligtas ang tubo at tinitiyak ang pagkakahanay bago magwelding |
| Fillet Weld Area | Nagbibigay ng mekanikal na lakas at pag-iwas sa pagtagas |
| Nagtatatak ng Mukha | Tinitiyak ang pagganap ng gasket compression at sealing |
| Katawan ng flange | Lumalaban sa presyon at mekanikal na pagkarga |
Nag-aalok ang Socket Weld FLANGE ng ilang mga benepisyo sa pagganap kumpara sa iba pang mga uri ng flange. Ginagawang angkop ng mga bentahe na ito para sa mga kritikal na sistema ng pipeline kung saan mahalaga ang pagiging maaasahan.
Ang Socket Weld FLANGE ay malawakang ginagamit sa mga industriya kung saan ang kaligtasan sa pagpapatakbo at pagiging maaasahan ng sealing ay kritikal.
Sa mga kapaligirang ito, kahit na ang maliit na pagtagas ay maaaring humantong sa mga makabuluhang panganib sa kaligtasan, na ginagawang mas gusto ang mga koneksyon sa socket weld.
Ang wastong pag-install ay mahalaga upang matiyak ang pangmatagalang pagganap ng mga sistema ng Socket Weld FLANGE. Ang maling welding o misalignment ay maaaring magresulta sa konsentrasyon ng stress o pagtagas.
Mahalagang tala:Ang sobrang pagpasok ng tubo ay maaaring magdulot ng thermal expansion stress, habang ang hindi sapat na pagpasok ay nakakabawas ng mekanikal na lakas.
| Uri | Lakas | Paglaban sa pagtagas | Pagiging Kumplikado ng Pag-install | Pinakamahusay na Kaso ng Paggamit |
|---|---|---|---|---|
| Socket Weld FLANGE | Mataas | Napakataas | Katamtaman | Mga sistema ng mataas na presyon ng maliit na diameter |
| Slip-On Flange | Katamtaman | Katamtaman | Mababa | Mga pipeline na may mababang presyon |
| May sinulid na Flange | Katamtaman | Katamtaman | Mababa | Non-welded system o pansamantalang piping |
Q1: Anong laki ng mga tubo ang angkop para sa Socket Weld FLANGE?
Karaniwan itong ginagamit para sa mga tubo na may maliit na diameter, kadalasang mas mababa sa 2 pulgada, kung saan may kasamang mataas na presyon.
Q2: Ang Socket Weld FLANGE ba ay mas mahusay kaysa sa mga sinulid na koneksyon?
Oo, nagbibigay ito ng mas malakas na pagganap ng sealing at mas mataas na resistensya sa presyon kumpara sa mga sinulid na kasukasuan.
Q3: Maaari bang magamit muli ang Socket Weld FLANGE?
Hindi, sa sandaling hinangin, ito ay itinuturing na isang permanenteng koneksyon at hindi magagamit muli nang walang pagputol at muling hinang.
Q4: Anong mga industriya ang pinaka gumagamit ng flange na ito?
Ang langis at gas, pagpoproseso ng kemikal, mga power plant, at marine engineering ang mga pangunahing gumagamit.
Q5: Ano ang pangunahing panganib sa panahon ng pag-install?
Ang hindi tamang welding technique o misalignment ay maaaring humantong sa konsentrasyon ng stress at potensyal na pagtagas.
Ang Socket Weld FLANGE ay isang mahalagang solusyon para sa high-pressure, maliit na diameter na mga piping system kung saan mahalaga ang pagiging maaasahan at integridad ng sealing. Ang welded na istraktura nito ay nagbibigay ng higit na lakas kumpara sa mga alternatibong uri ng flange, na ginagawa itong isang ginustong pagpipilian sa hinihingi na mga pang-industriyang kapaligiran.
Para sa pare-parehong kalidad, katumpakan ng dimensyon, at pagganap sa antas ng industriya, ang mga inhinyero at mga espesyalista sa pagkuha ay kadalasang umaasa sa mga naitatag na tagagawa gaya ngZhejiang Shuangneng Steel Industry Co., Ltd., na dalubhasa sa paggawa ng mga solusyon sa flange na may mataas na pagganap para sa mga pandaigdigang merkado.
Kung naghahanap ka ng mga teknikal na detalye, maramihang supply, o na-customize na mga solusyon sa flange,Zhejiang Shuangneng Steel Industry Co., Ltd.ay handang suportahan ang iyong mga kinakailangan sa proyekto.makipag-ugnayan sa aminngayon upang makakuha ng propesyonal na tulong at mapagkumpitensyang solusyon na iniayon sa iyong mga pangangailangan sa industriya.
-
