Socket Weld Fitting

Ang SN Valve ay isang nangungunang tagagawa ng China socket weld fitting. Ang socket weld fitting ay isang uri ng pipe attachment detail kung saan ipinapasok ang pipe sa isang recessed area ng fitting, valve, o flange. Upang pagsamahin ang mga tubo o mga balbula sa iba pang mga seksyon ng tubo, ang mga fillet-type na seal welds ay inilalapat. Ang mga socket weld fitting ay isang mahusay na pagpipilian sa ilang mga kaso dahil sa kanilang mga bentahe ng malakas na structural strength at mataas na leakage integrity. Ang mga salik na ito ay mahalagang pagsasaalang-alang kapag nagdidisenyo ng isang pipeline project.

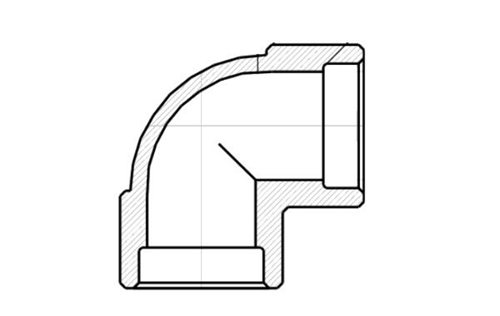

Tulad ng larawan sa ibaba makikita mo ang hugis ng 90 degree ng socket weld elbow:

Paano ilarawan nang tama ang mga sukat ng socket weld pipe fittings

Kapag naglalagay ng kahilingan para sa socket weld fitting, mahalagang tukuyin ang mga sukat ng OD (labas na lapad) at ang mga kinakailangan sa presyon (o iskedyul ng kapal). Ang mga socket weld fitting ay may mga pressure rating na karaniwang ipinapahayag sa class 3000, class 6000, at class 9000.

Ang mga fitting ng socket weld pipe ay karaniwang pinasimple bilang mga SW pipe fitting, kaya makikita mo ang ilang mga paglalarawan tulad ng SW elbow, SW tee, SW couplings atbp.

Paggamit tungkol sa mga socket weld fitting

Dahil sa kanilang mga kakayahan sa mataas na presyon, ang mga socket weld fitting ay karaniwang ginagamit sa isang malawak na hanay ng mga prosesong pang-industriya.

● Maaaring gamitin ang mga fitting ng socket weld pipe, gaya ng elbows, tee, at reducer, sa mga pipeline para maghatid ng mga nakakalason, nasusunog, o mamahaling materyales kung saan hindi katanggap-tanggap ang pagtagas.

● Ginagamit kasabay ng mga ASME pipe para mapadali ang mga pagbabago sa mga dimensyon.

● Inilapat sa mga sitwasyon kung saan ang pipe work ay itinuturing na permanente. Idinisenyo ang mga ito sa paraang nagbibigay ng magagandang katangian ng daloy.

● Ginawa alinsunod sa mga pamantayan ng ASTM A234 at maaari ding kumpirmahin sa ASME B16.11. Ito ay isang pamantayan na sumasaklaw sa mga sukat, mga rating ng pressure-temperature, pagmamarka, pagpapaubaya, at mga kinakailangan para sa mga materyales para sa carbon steel at forged carbon. Sa mga tuntunin ng mga katanggap-tanggap na anyo ng materyal, kasama sa mga ito ang mga bar, forging, seamless tube, at seamless pipe na umaayon sa mga kinakailangan ng mga fitting na kemikal, mekanikal na ari-arian, at mga kasanayan.

Mga Uri at Hugis

Ang mga socket weld fitting ay may iba't ibang hugis at uri, kabilang ang ngunit hindi limitado sa mga elbow, tee, crosses, at caps. Ang mga kabit na ito ay karaniwang ginagamit upang baguhin ang direksyon ng isang tubo, sangay o pagsasara sa dulo ng isang tubo.

Mga Materyales at Paggawa

Ang materyal ng mga socket weld fitting ay karaniwang itinutugma sa materyal ng piping system upang matiyak ang compatibility at corrosion resistance ng koneksyon. Kasama sa mga karaniwang materyales ang carbon steel, stainless steel, at alloy steel. Sa panahon ng proseso ng pagmamanupaktura, ang mga kabit ay pineke, pinalalabas o ginagawang makina upang matugunan ang iba't ibang laki at mga kinakailangan sa hugis.

Koneksyon at sealing

Ang mga socket weld fitting ay konektado sa pamamagitan ng socket welding. Sa panahon ng proseso ng pagsasama, ang isang dulo ng tubo ay ipinasok sa socket ng fitting at ang dalawa ay ligtas na pinagsama sa pamamagitan ng hinang. Upang matiyak ang isang mahigpit na koneksyon, ang pipe at ang socket ng fitting ay karaniwang nililinis at paunang ginagamot bago ang hinang, at ang mga naaangkop na pamamaraan at materyales ng hinang ay ginagamit sa panahon ng proseso ng hinang.

Mga katangian at aplikasyon

Ang mga socket weld fitting ay may mga sumusunod na katangian:

●Malakas na koneksyon: konektado sa pamamagitan ng hinang, na may mataas na lakas ng koneksyon at sealing.

●Malakas na kakayahang umangkop: maaaring gamitin sa iba't ibang laki at hugis ng mga piping system.

●Lumalaban sa mataas na temperatura at mataas na presyon: makatiis sa mataas na temperatura at presyon.

●Madaling i-install at mapanatili: kumpara sa iba pang paraan ng koneksyon, mas madaling i-install at mapanatili ang mga socket weld fitting.

●Malawakang ginagamit ang mga socket weld fitting sa iba't ibang larangan ng industriya, tulad ng petrolyo, industriya ng kemikal, kuryente, paggawa ng barko at iba pa. Sa mga larangang ito, kadalasang ginagamit ang mga ito upang ikonekta ang mga pipeline, valve, flanges at iba pang kagamitan upang matiyak ang normal na operasyon at kaligtasan ng pipeline system.
