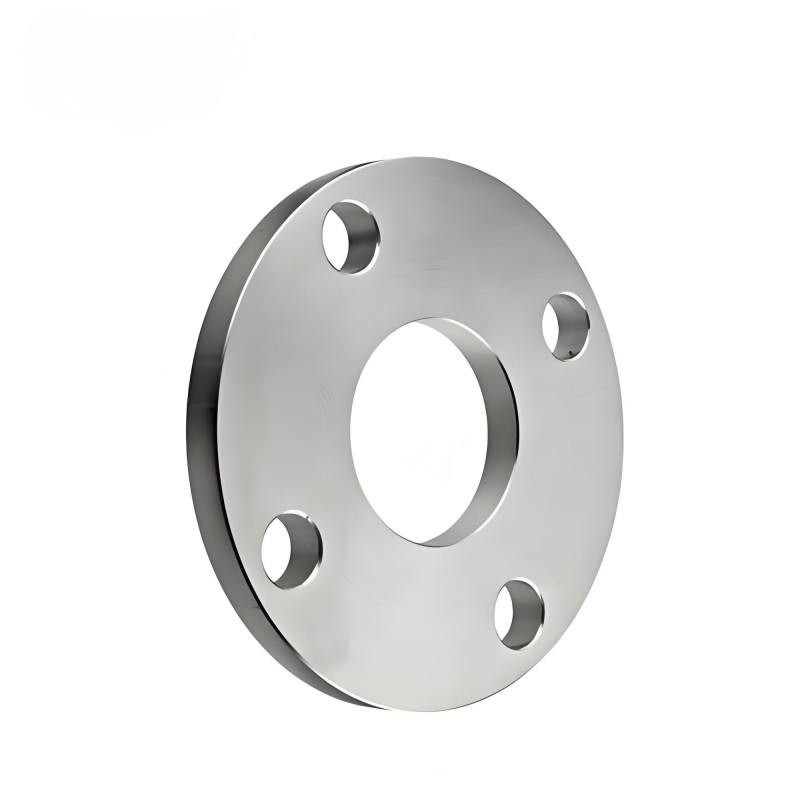

Flat face flange

Buong disenyo ng eroplano: Ang ibabaw ng sealing ay ganap na flush na may flange end face, at ang sealing ay nakamit sa pamamagitan ng paghigpit ng gasket na may mga bolts. Ito ay angkop para sa mga mababang o medium pressure system (tulad ng PN6-PN300).
Kakayahan: Karaniwan na ginagamit kasabay ng mga flat gasket (tulad ng goma, asbestos, o metal wrap gasket), tiyakin na ang mga flanges ay kahanay at nakahanay sa pag -install upang maiwasan ang pagtagas.
Pinasimple na pagpapanatili: Walang kumplikadong istraktura ng geometriko, madaling pag -disassembly at kapalit ng mga gasket.

Mga karaniwang materyales:
Carbon Steel: ASTM A105/A105N (kapaligiran sa kapaligiran ng kapaligiran), A350 LF2 (mababang kondisyon sa pagtatrabaho sa temperatura).
Hindi kinakalawang na asero: ASTM A182 F304/F316L (senaryo ng kinakailangang resistensya sa paglaban).
Mga Pamantayan sa Paggawa:
American Standard: ANSI B16.5 (Pressure Rating 150lb-2500lb).
Mga Pamantayang Pandaigdig: DIN, JIS, EN1092-1, atbp, Pagsuporta sa Global Project Adaptation.
Paggamot sa ibabaw: electroplating, hot-dip galvanizing o anti rust coating (tulad ng dilaw na pintura, itim na pintura) upang mapahusay ang paglaban sa kaagnasan.

Ang mga mababang sistema ng fluid ng presyon, tulad ng supply ng tubig at kanal, HVAC, atbp, ay nangangailangan ng mababang presyon ng sealing at mabisa.
Mga industriya ng kemikal at pagkain: Ang hindi kinakalawang na asero flat flanges ay ginagamit para sa mga sanitary grade pipelines (ibabaw na pinakintab sa RA ≤ 0.8 μ m) upang matugunan ang mga kinakailangan sa sertipikasyon ng FDA o EHEDG.
Mga Modular na Kagamitan: Dahil sa simpleng istraktura nito, karaniwang ginagamit ito sa prefabricated module ng pipeline o mabilis na mga senaryo sa pag -install.

Mga Bentahe ng Flat Face Flange:
Mababang Gastos: Ang kahirapan sa pagproseso ay mas mababa kaysa sa convex o singsing na kumokonekta sa mga flanges, na ginagawang angkop para sa malakihang paggawa.
Malawak na kakayahang umangkop: katugma sa maraming mga uri ng gasket, mataas na kakayahang umangkop.
Mga Limitasyon:
Mataas na limitasyon ng presyon: Hindi naaangkop sa mga ultra-high pressure system (tulad ng klase 2500 pataas), dahil ang flat contact ay madaling maging sanhi ng pagtagas dahil sa hindi pantay na presyon.
Mga Kinakailangan sa Pag -install ng Mataas na Pag -install: Kinakailangan na mahigpit na matiyak ang pagkakatulad ng mga flanges, kung hindi man ito ay maaaring maging sanhi ng pagkabigo sa pagbubuklod.
